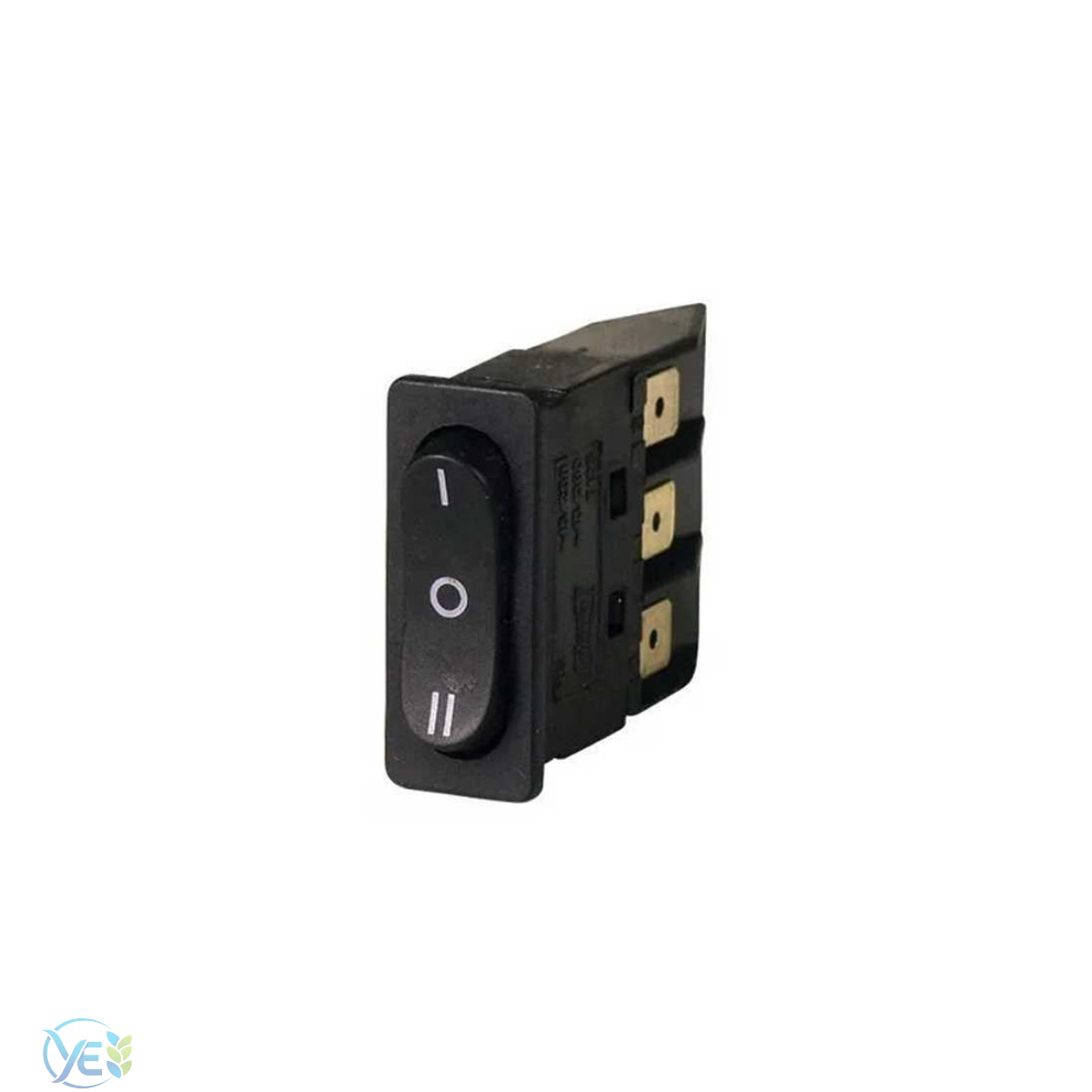

END 1007 ARÇELİK FIRIN ANAHTARI 1-0-2

END 1007 ARÇELİK FIRIN ANAHTARI 1-0-2

Teknik Özellikler

• Model: END 1007
• Tip: Kademe anahtarı (rocker switch)
• Pozisyon: 1 – 0 – 2 (3 kademeli)
• Kullanım: Arçelik ve uyumlu mini fırınlar
• Bağlantı: Genelde 3 pin (3 bacak)
• Akım: ~10A
• Gerilim: 220–250V AC
• Malzeme: Isıya dayanıklı plastik

Bu ürün genelde “Arçelik uyumlu fırın anahtarı” olarak satılır

1-0-2 Ne Anlama Gelir?

• 0 → Kapalı
• 1 → Alt kademe (düşük güç / tek rezistans)
• 2 → Üst kademe (yüksek güç / tam ısı)

Fırın içinde farklı rezistans kombinasyonlarını çalıştırır

Çalışma Mantığı

• Ortak giriş (faz) bulunur
• 1 ve 2 konumlarında farklı çıkışlar aktif olur
• Genelde:
• 1: Alt rezistans
• 2: Üst + alt rezistans

Basit ama kritik bir kontrol anahtarıdır

Kullanım Alanları

• Mini fırınlar
• Elektrikli fırınlar
• Rezistanslı ısıtıcı cihazlar
• Beyaz eşya tamiri

Dikkat Edilmesi Gerekenler

• Eski anahtar ile pin dizilimi aynı olmalı
• Yanlış bağlantı → rezistans yanabilir
• Üniversal olsa da her modele birebir uymaz
• Yüksek ısıya maruz kaldığı için kaliteli tercih edilmeli

END 1005 / 1006 / 1007 Farkı

1007 modeli = yüksek sıcaklık dayanımı gereken ürün

Kısa Değerlendirme

Fırınlar için özel tasarım
Basit ve dayanıklı
Uygun fiyatlı yedek parça

Montaj hatası ciddi arızaya yol açabilir

END 1007 Arçelik Fırın Anahtarı, fırınlarda kademeli kontrol sağlamak için kullanılan 1-0-2 (iki kademeli ve orta kapalı) yapısında bir rocker anahtardır. Genellikle Arçelik ve Beko marka mini fırınlar, davul fırınlar ve bazı saç kurutma makinelerinde tercih edilir.

Temel Özellikler

• Çalışma Voltajı ve Akımı: 250V AC gerilim ve 16 Amper (16A) akım kapasitesine sahiptir.
• Pozisyonlar (1-0-2):
• 0: Kapalı (Off) konumudur; akımı keser.
• 1: Birinci kademe (örneğin sadece alt rezistans veya düşük hız).
• 2: İkinci kademe (örneğin sadece üst rezistans veya yüksek hız).
• Bacak Sayısı: Modeline göre 3 veya 4 bacaklı (pinli) terminallere sahiptir.
• Uyumluluk: Üniversal bir parçadır; fiziksel ölçüleri uyduğu sürece birçok farklı markanın fırınında kullanılabilir.

Kullanım ve Montaj Bilgileri

• Uygulama: Pişirme fonksiyonlarını seçmek (alt-üst ısıtma, ızgara vb.) veya cihazın çalışmasını başlatmak için kullanılır.
• Montaj: Genellikle 23x30 mm gibi standart bir montaj yuvasına oturur. Değişim yapmadan önce eski anahtarınızın görselini ve bacak sayısını karşılaştırmanız, bağlantı kablolarının yerlerini işaretlemeniz önerilir.

Pişirme Fonksiyonlarını Seçmek:

1. • Alt-üst ısıtma

   • Sadece üst ısıtma

   • Sadece alt ısıtma

   • Fanlı pişirme

   • Turbo pişirme

   • Izgara fonksiyonu

   • Buz çözme
     Gibi modları seçmenizi sağlar.

2. Fırının Çalışmasını Başlatmak/Durdurmak:
   Bazı modellerde anahtar, fırının çalışmasını başlatan ya da durduran bir role de sahiptir.

3. Elektrik Akışını Yönlendirmek:
   Anahtar, içindeki kontaklar sayesinde elektrik akımını doğru rezistanslara yönlendirerek, istenilen pişirme fonksiyonunun devreye girmesini sağlar.

Bozulursa Ne Olur?

• Fırın çalışmayabilir.

• Yanlış modda çalışabilir (örneğin sadece üst ısıtıcı devrede kalabilir).

• Fonksiyonlar arasında geçiş yapılamaz.

• Isıtma hiç gerçekleşmeyebilir.
