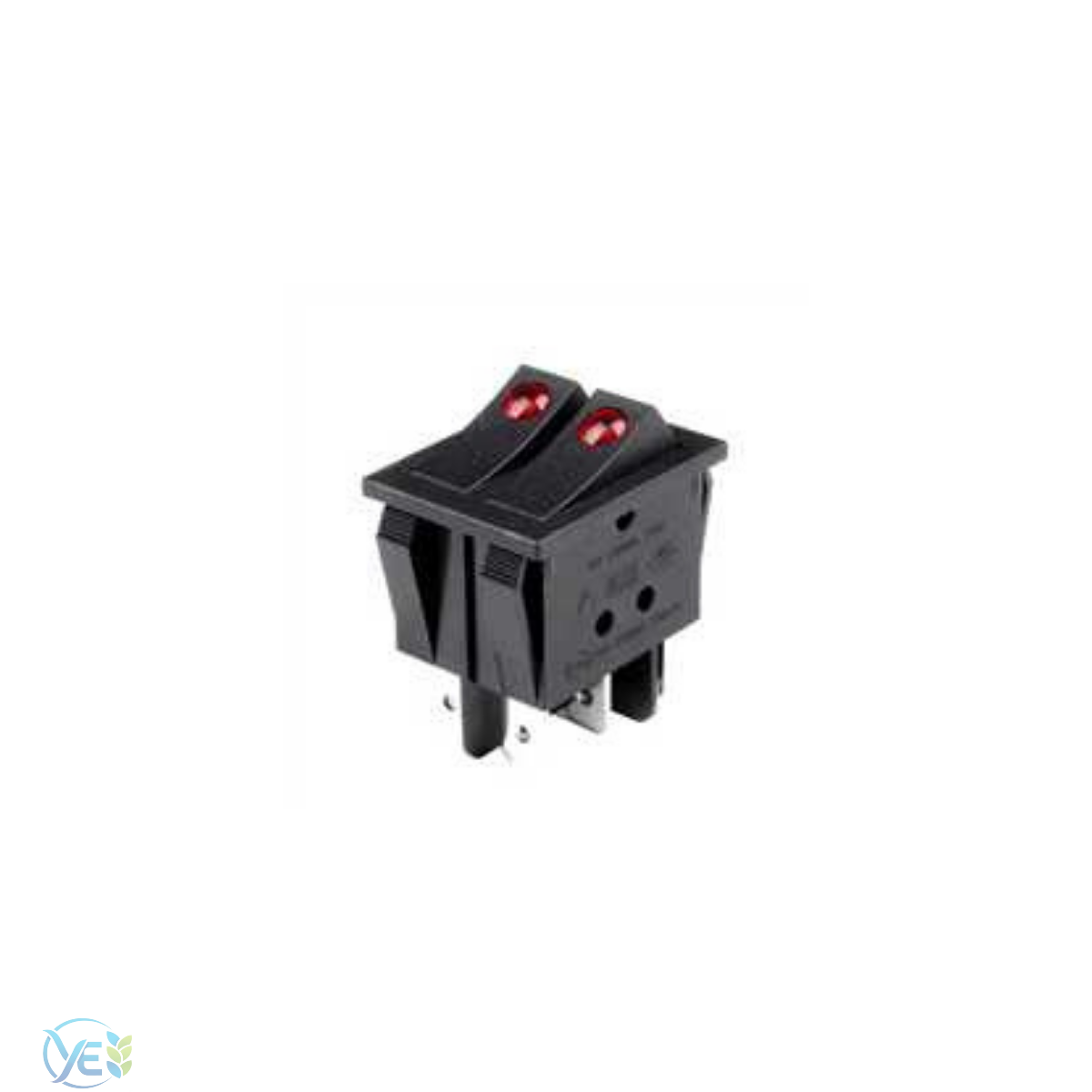

END 1014 İKİLİ LED IŞIKLI ANAHTAR
END 1014 İKİLİ LED IŞIKLI ANAHTAR
İKİLİ LED IŞIKLI ANAHTAR
Teknik Özellikler
- Model: END 1014
- Tip: İkili anahtar (2 ayrı ON/OFF)
- Işık: LED ışıklı (genelde her anahtarda ayrı LED)
- Akım: Genelde 16A
- Gerilim: 220–250V AC
- Bağlantı: 6 pin / 8 pin (modele göre)
- Montaj: Panel / cihaz içi
LED Işıklı Ne Demek?
Bu modelde her anahtarın kendi LED göstergesi vardır
- anahtar → 1 LED
- anahtar → 1 LED
Hangi devre açık net şekilde görünür
Tek ışıklı modellere göre daha profesyonel kullanım sağlar
Çalışma Mantığı
- Anahtar AÇIK → LED yanar
- Anahtar KAPALI → LED söner (bağlantıya göre ters olabilir)
Bazı modellerde:
- LED ayrı besleme ile sürekli yanabilir
- Ya da sadece açıkken yanacak şekilde bağlanabilir
END 1012 / 1013 / 1014 Farkı
|
Model |
Özellik |
|
1012 |
Standart ikili ışıklı |
|
1013 |
6 pin (daha teknik bağlantı) |
|
1014 |
Çift LED – en gelişmiş model |
1014 = maksimum görsel kontrol
Kullanım Alanları
- Elektrikli ısıtıcılar
- Fırın / rezistans sistemleri
- Makine panoları
- UPS / inverter sistemleri
- Endüstriyel kontrol panelleri
Dikkat Edilmesi Gerekenler
- LED pinleri doğru bağlanmalı
- Faz / nötr yanlış bağlanırsa ışık ters çalışır
- Panel tipi → duvar anahtarı değildir
- Yüksek akımda sağlam kablo bağlantısı şart
Kısa Değerlendirme
Her hat için ayrı LED göstergesi
En net durum takibi
Profesyonel kullanım
Bağlantısı klasik anahtara göre daha teknik
END 1014, geniş tip panel kesimlerine uygun, aynı gövde üzerinde iki bağımsız devreyi kontrol etmeye yarayan ikili (double) ışıklı rocker anahtardır.
Bu modeli diğerlerinden ayıran temel özellik, içerisinde neon lamba yerine daha uzun ömürlü ve düşük enerji tüketimli LED ışık kaynağı bulunmasıdır.
Teknik Özellikler
- Tip: İkili Işıklı Anahtar (Independent 2-Gang Rocker Switch).
- Işık: Dahili LED ışıklı (Her iki tuş da bağımsız olarak ışıldar).
- Sembol: Her tuşun üzerinde standart "0 - I" baskısı bulunur.
- Akım/Gerilim: Genellikle her bir kanal için 16A / 250V AC yük taşıma kapasitesine sahiptir.
- Bağlantı: Genellikle 6 pinli (her anahtar için 3 pin: giriş, çıkış ve LED nötrü) yapıdadır.
- Montaj: Standart geniş dikdörtgen panel deliklerine uygun, geçmeli (snap-in) yapı.
Kullanım Alanları
- Elektrikli Isıtıcılar: Çift rezistanslı (kademe 1 ve kademe 2) cihazlarda her rezistansı ayrı ayrı kontrol etmek için.
- Mutfak Ekipmanları: Fritöz, tost makinesi veya fırınlarda motor ve rezistansı ayrı ayrı yönetmek için.
- Kumanda Panoları: İki farklı sistemin (Örn: Pompa ve Aydınlatma) durumunu LED ışığıyla takip etmek gereken yerler.
Avantajları
- LED Teknolojisi: Standart neon lambalara göre çok daha uzun ömürlüdür ve sarsıntılara karşı daha dayanıklıdır.
- Yer Tasarrufu: İki ayrı büyük anahtar yerine tek bir blok kullanarak panelde düzen sağlar.
- Görsel Bildirim: Hangi devrenin aktif olduğunu parlak LED ışıkları sayesinde net bir şekilde gösterir.
