GENİŞ IŞIKLI ANAHTAR FAN İŞARETLİ

Teknik Özellikler

• Model: END 1022
• Tip: Geniş ON/OFF anahtar (rocker)
• Işık: LED / neon ışıklı
• Sembol: Fan işaretli
• Akım: 16A
• Gerilim: 220–250V AC
• Bağlantı: 3 pin / 4 pin
• Montaj: Panel tipi

Bu tip anahtarlar genelde 16A – 250V kapasiteye sahip standart rocker switch sınıfındadır

Fan İşareti Ne Anlama Gelir?

Bu modelin en önemli farkı:

• Üzerinde fan (pervane) simgesi bulunur
• Kullanım amacı: havalandırma / fan kontrolü

Aspiratör
Havalandırma fanı
Soğutma fanı
Klima fan devresi

Kullanıcı doğrudan anlar:
“Bu anahtar fanı kontrol ediyor”

Işıklı Çalışma Mantığı

• Anahtar AÇIK → ışık yanar
• Anahtar KAPALI → ışık söner (bağlantıya göre değişebilir)

Cihazın çalıştığını gösterir
Karanlıkta kolay kullanım sağlar

END 1021 vs END 1022

1022 = havalandırma / fan kontrolü için özel

Kullanım Alanları

• Banyo aspiratörleri
• Endüstriyel fan sistemleri
• Elektrik panoları
• Soğutma fanları
• Karavan / araç içi fan sistemleri

Dikkat Edilmesi Gerekenler

• Sembol sadece görseldir (fonksiyon değiştirmez)
• Yük 16A üstüne çıkmamalı
• Fan motorlarında ilk kalkış akımı yüksek olabilir
• Gerekirse kontaktör ile kullanılmalı

Kısa Değerlendirme

Fan kontrolü için özel sembol
LED göstergeli kullanım
Panel sistemlerde profesyonel görünüm

Standart anahtarla aynı işlev (fark = sembol)

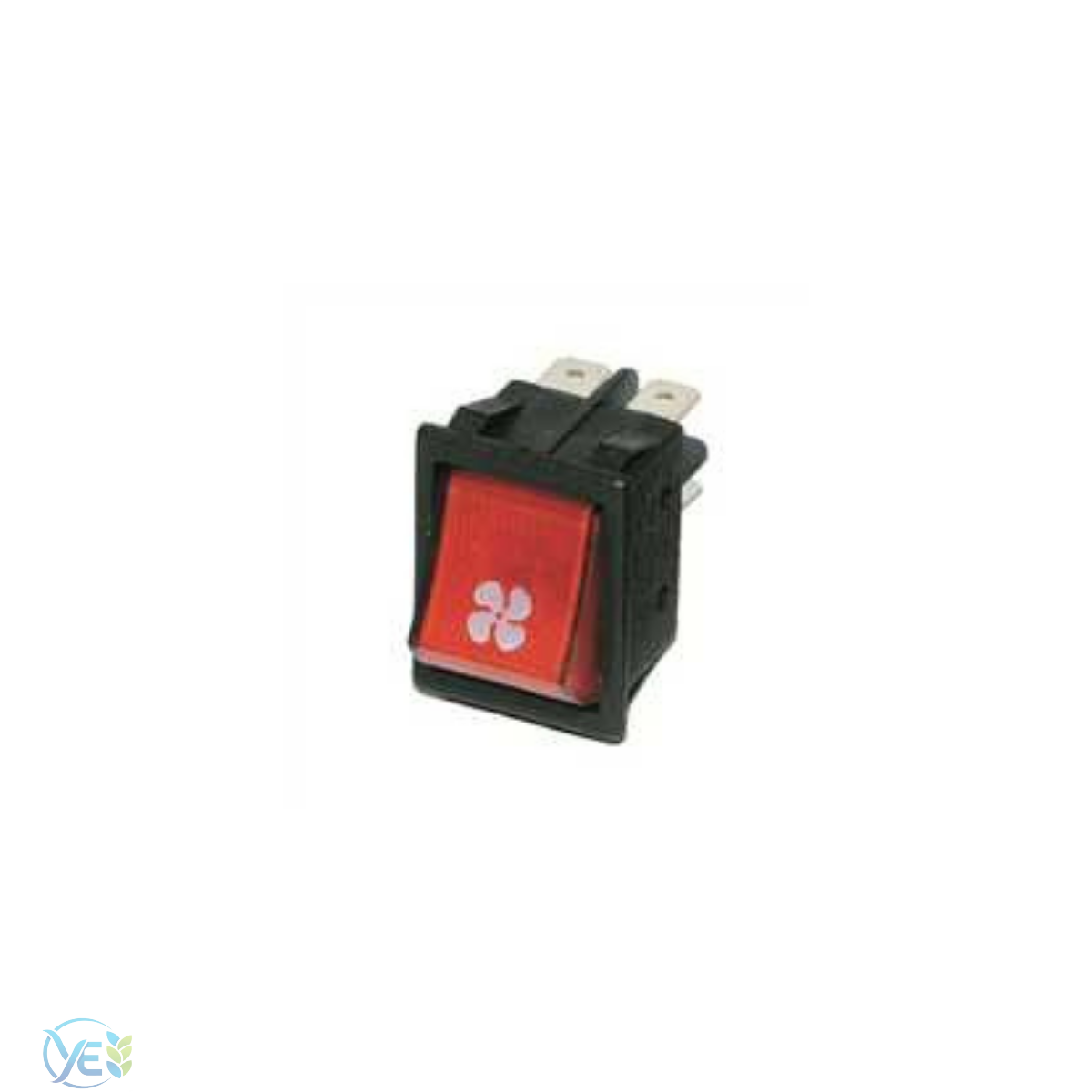

END 1022, geniş tip (22x30 mm) panel kesimlerine uygun, üzerinde beyaz renkte Pervane (Fan) sembolü bulunan ve genellikle havalandırma sistemlerini kontrol etmek için kullanılan ışıklı bir rocker anahtardır.

Teknik Özellikler

• Sembol: Üzerinde standart Fan / Pervane baskısı bulunur (Cihazın havalandırma veya fan modunda olduğunu simgeler).
• Işık: Dahili neon lambası sayesinde anahtar aktifken tuşun içi ışıldar.
• Akım/Gerilim: Genellikle 16A / 250V AC yük taşıma kapasitesine sahiptir.
• Bağlantı: Genellikle 3 bacaklı (pinli) yapıdadır (Giriş, çıkış ve lamba nötrü).
• Montaj: Standart 22x30 mm dikdörtgen panel deliklerine geçmeli (snap-in) yapı.

Kullanım Alanları

• Endüstriyel Mutfaklar: Davlumbazlar, aspiratörler ve fırın içi soğutma fanları.
• Havalandırma Sistemleri: Panel tipi fanlar, banyo aspiratörleri ve ısı geri kazanım cihazları.
• İklimlendirme: Klima santralleri ve fan-coil ünitelerinin sadece fan modunda çalıştırılması.
• Makine Panoları: Panoyu veya motoru soğutmak için kullanılan harici fanların kontrolü.

Avantajları

• Anlaşılır Sembol: Dil fark etmeksizin operatörün anahtarın "fan" işlevine ait olduğunu anlamasını sağlar.
• Görsel Bildirim: Işığı sayesinde fanın o an devrede olup olmadığını uzaktan gösterir.
• Dayanıklılık: 16A kapasitesi ile yüksek devirli sanayi tipi fanların ilk kalkış akımlarına dayanıklıdır.

Bu anahtar, iki farklı elektrik devresini kontrol etmek için kullanılır ve her bir devre 16 amperlik yükü destekler.

"Geniş ışıklı" terimi, anahtarın üzerinde bir ışıklandırma sistemi olduğunu ifade eder. Bu sistem, anahtarın açık veya kapalı olduğunu göstermek için kullanılır.

"Difaze" terimi, iki farklı fazlı elektrik devresine atıfta bulunur. Difaze anahtarlar, iki farklı devrenin ayrı ayrı kontrol edilebildiği birçok elektriksel uygulamada kullanılır.

"4 bağlantılı" ifadesi, anahtarın her bir devresi için 4 bağlantı noktasına sahip olduğunu ifade eder.

Bu bağlantı noktaları, anahtarın doğru şekilde bağlanması ve devrelerin güvenli bir şekilde kontrol edilebilmesi için önemlidir.
