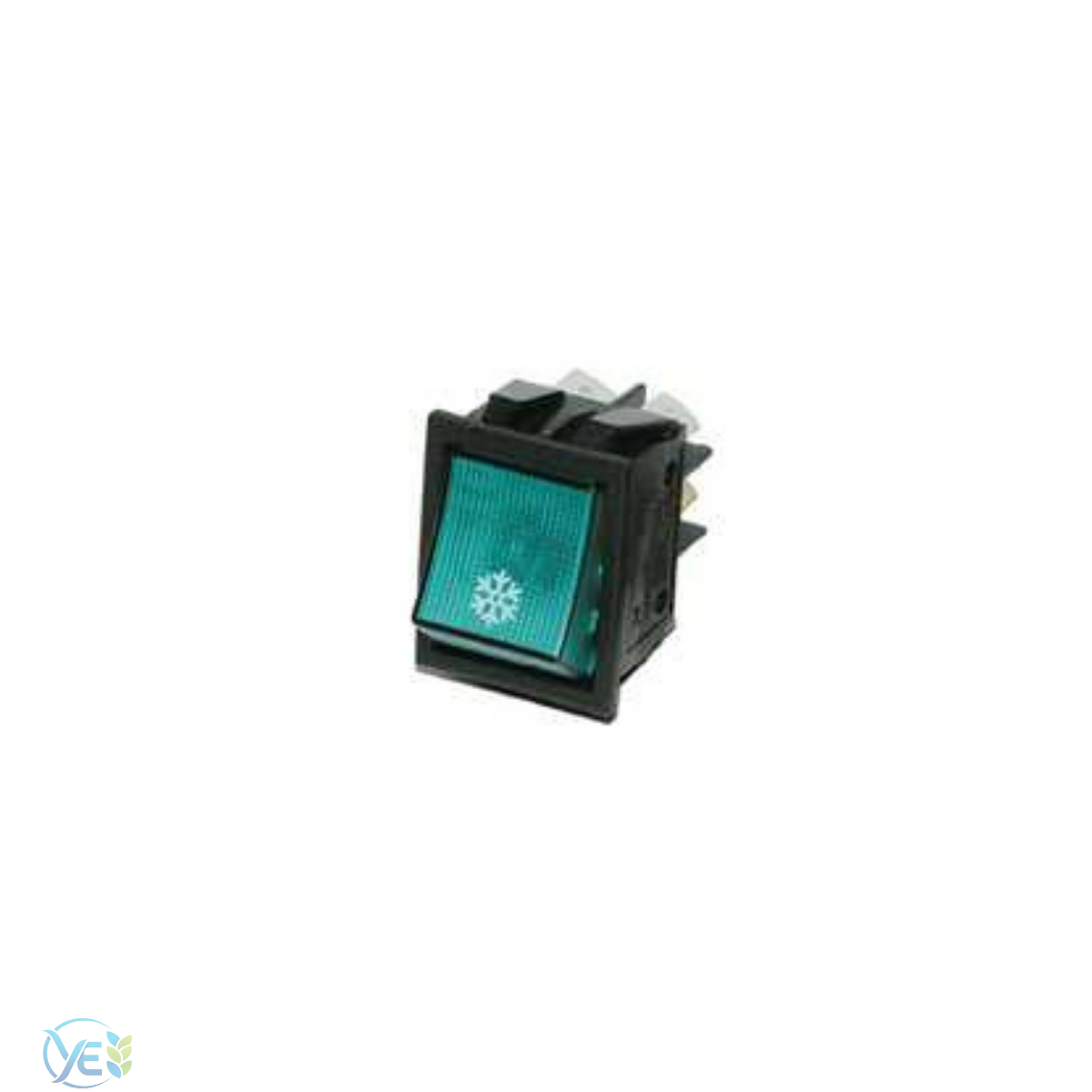

END 1023 GENİŞ IŞIKLI ANAHTAR KAR İŞARETLİ
END 1023 GENİŞ IŞIKLI ANAHTAR KAR İŞARETLİ
GENİŞ IŞIKLI ANAHTAR FAN İŞARETLİ
Teknik Özellikler
- Model: END 1023
- Tip: Geniş ON/OFF anahtar (rocker)
- Işık: LED / neon ışıklı
- Sembol: Kar (snowflake) işaretli
- Akım: 16A
- Gerilim: 220–250V AC
- Bağlantı: 3 pin / 4 pin
- Montaj: Panel tipi
Bu tip geniş ışıklı anahtarlar genelde 16A – 250V standartlarında üretilir
Kar İşareti Ne Anlama Gelir?
Bu modelin farkı:
- Üzerinde kar tanesi (snowflake) sembolü bulunur
- Kullanım amacı: soğutma sistemleri
Klima
Soğutucu sistemler
Fan-coil üniteleri
Endüstriyel soğutma cihazları
Kullanıcıya direkt mesaj verir:
“Bu anahtar soğutma / klima kontrolü içindir”
Işıklı Çalışma Mantığı
- Anahtar AÇIK → ışık yanar
- Anahtar KAPALI → ışık söner (bağlantıya göre değişebilir)
Sistem aktif mi hemen anlaşılır
Karanlık ortamda kolay kullanım
Seri Karşılaştırma
|
Model |
Sembol |
Kullanım |
|
END 1021 |
Lamba |
Aydınlatma |
|
END 1022 |
Fan |
Havalandırma |
|
END 1023 |
Kar |
Soğutma / klima |
Bu seri tamamen kullanım amacını görsel olarak ayırmak için üretilir
Kullanım Alanları
- Klima kontrol panelleri
- Soğuk hava depoları
- Endüstriyel makineler
- Karavan / araç içi soğutma sistemleri
- HVAC sistemleri
Dikkat Edilmesi Gerekenler
- Sembol sadece görseldir (fonksiyon değiştirmez)
- Yük kapasitesi 16A sınırında tutulmalı
- Kompresörlü sistemlerde direkt kullanım önerilmez
(kontaktör ile kontrol daha sağlıklı)
Kısa Değerlendirme
Klima/soğutma için özel sembol
LED göstergeli kullanım
Panel sistemlerde profesyonel görünüm
Teknik olarak standart anahtar (fark = sembol)
END 1023, geniş tip (22x30 mm) panel kesimlerine uygun, üzerinde Kar Tanesi (Icy) sembolü bulunan ve genellikle ışıklı olan özel bir rocker anahtardır.
Bu anahtar, standart "0-I" sembolü yerine üzerindeki kar işareti sayesinde cihazın soğutma, dondurma veya klima modunu temsil etmek için kullanılır.
Teknik Özellikler
- Tip: Geniş Işıklı Anahtar (Rocker Switch).
- Sembol: Üzerinde beyaz renkte Kar Tanesi baskısı mevcuttur.
- Işık: Dahili neon lambası sayesinde anahtar aktifken (soğutma modundayken) tuşun içi ışıldar.
- Akım/Gerilim: Genellikle 16A / 250V AC yük taşıma kapasitesine sahiptir.
- Bağlantı: Genellikle 3 bacaklı (pinli) yapıdadır (Giriş, çıkış ve lamba nötrü).
- Montaj: Standart 22x30 mm dikdörtgen panel deliklerine uygun, geçmeli (snap-in) yapı.
Kullanım Alanları
- Endüstriyel Soğutucular: Şişe soğutucuları, reyon dolapları ve dondurma makineleri.
- Klima ve Havalandırma: Cihazı "Soğutma" moduna geçirmek veya kompresörü devreye almak için.
- Mutfak Ekipmanları: Buz makineleri veya soğuk servis üniteleri (benmari soğuk versiyonları).
Avantajları
- Anlaşılır Arayüz: Kullanıcının anahtarın işlevini (soğutma) yazı okumasına gerek kalmadan sembolden anlamasını sağlar.
- Görsel Bildirim: Işığı sayesinde kompresörün veya soğutma sisteminin devrede olup olmadığını uzaktan gösterir.
- Yüksek Dayanım: 16A kapasitesi ile motor ve kompresör kalkış akımlarına karşı dirençlidir.
Bu anahtar, iki farklı elektrik devresini kontrol etmek için kullanılır ve her bir devre 16 amperlik yükü destekler.
"Geniş ışıklı" terimi, anahtarın üzerinde bir ışıklandırma sistemi olduğunu ifade eder. Bu sistem, anahtarın açık veya kapalı olduğunu göstermek için kullanılır.
"Difaze" terimi, iki farklı fazlı elektrik devresine atıfta bulunur. Difaze anahtarlar, iki farklı devrenin ayrı ayrı kontrol edilebildiği birçok elektriksel uygulamada kullanılır.
"4 bağlantılı" ifadesi, anahtarın her bir devresi için 4 bağlantı noktasına sahip olduğunu ifade eder.
Bu bağlantı noktaları, anahtarın doğru şekilde bağlanması ve devrelerin güvenli bir şekilde kontrol edilebilmesi için önemlidir.
