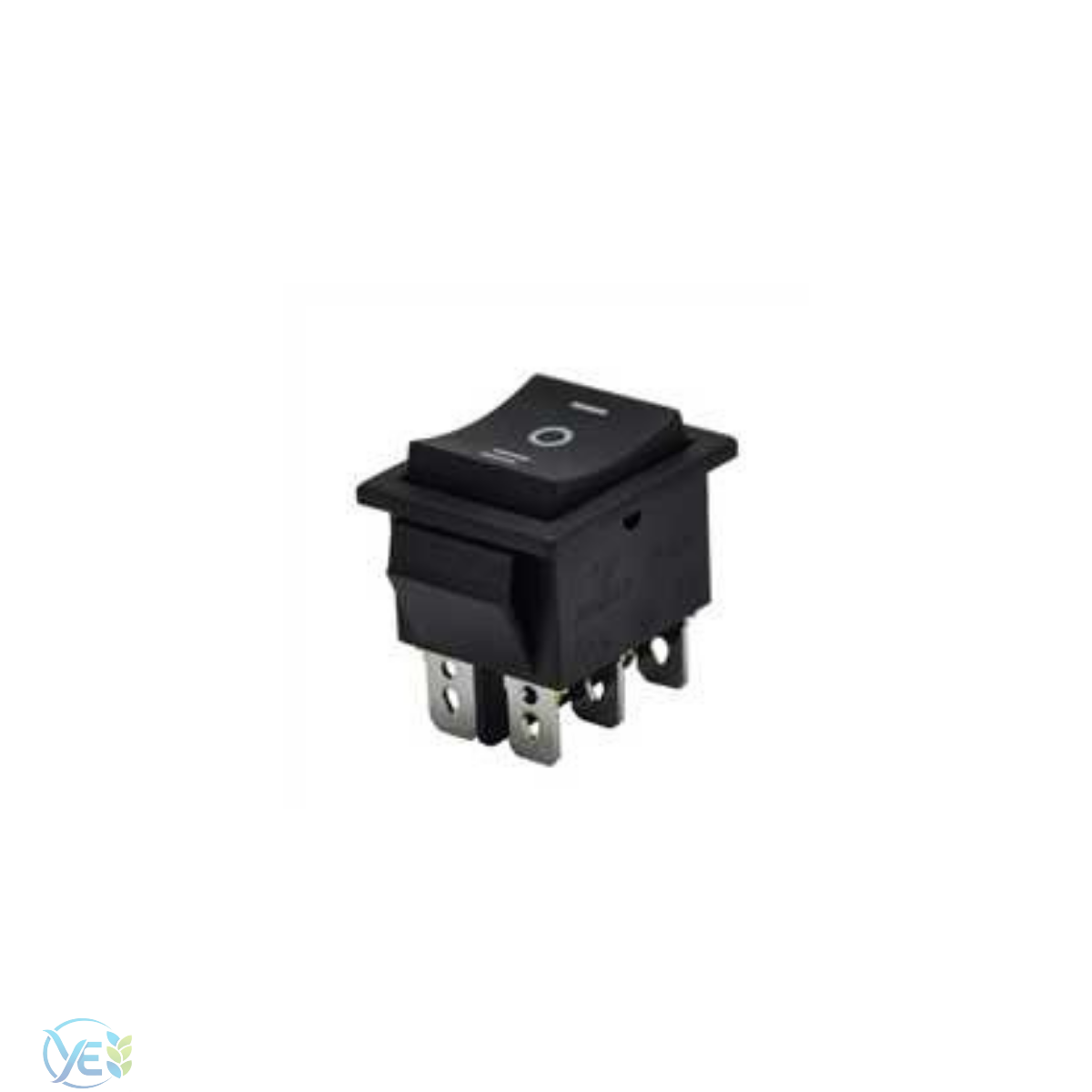

END 1025 GENİŞ IŞIKSIZ ANAHTAR 1-0-2 (YAYLI)
END 1025 GENİŞ IŞIKSIZ ANAHTAR 1-0-2 (YAYLI)
Teknik Özellikler
- Model: END 1025
- Tip: 1-0-2 (ON-OFF-ON)
- Yapı: Yaylı (momentary)
- Işık: Işıksız
- Akım: 16A
- Gerilim: 220–250V AC
- Pin: Genelde 6 pin (DPDT)
- Montaj: Panel tipi
Geniş Işıksız 6 Pinli Yaylı Anahtar (Mom-Off-Mom) IC-110
Bu tip anahtarlar ON-OFF-ON momentary (yaylı) yapıdadır ve motor yön kontrolünde sık kullanılır
1-0-2 (Yaylı) Ne Demek?
Bu anahtarın çalışma mantığı:
- ⬅️ 1 konumu (basılı) → çalışır
- ⏺️ 0 (orta) → kapalı
- ➡️ 2 konumu (basılı) → çalışır
- ✋ Bırakınca → otomatik ortada (OFF)
Kalıcı değil (basılı tutulur)
Güvenli kontrol sağlar
Çalışma Mantığı
Bu model teknik olarak:
(ON) – OFF – (ON)
- İki yönü de yaylı
- Her iki taraf da anlık (momentary)
DPDT yapı sayesinde:
Polarite değiştirerek motor yönü değiştirilebilir
END 1024 vs END 1025
|
Model |
Tip |
Fark |
|
END 1024 |
Sağ-Sol (yaylı) |
Yön odaklı isimlendirme |
|
END 1025 |
1-0-2 (yaylı) |
Standart teknik gösterim |
Aslında aynı çalışma mantığı, sadece isim farklı
Kullanım Alanları
- ⬆️⬇️ Motor ileri–geri kontrol
- Panjur / kepenk
- Lineer aktüatör
- Vinç sistemleri
- Cam kaldırma sistemleri
Dikkat Edilmesi Gerekenler
- Aynı anda iki yön beslenmemeli
- Motorlarda ters bağlantı yakabilir
- Yüksek akımda kontaktör kullanılmalı
- 6 pin bağlantı doğru yapılmalı
Avantajlar
Güvenli (bırakınca kapanır)
Hassas yön kontrolü
Endüstriyel kullanım için ideal
Dezavantaj
- Sürekli açık çalışmaya uygun değil
- Kullanıcı basılı tutmak zorunda
END 1025, geniş tip (22x30 mm) panel kesimleri için tasarlanmış, üç konumlu (I - 0 - II) ve her iki yöne de yaylı (momentary) çalışma prensibine sahip ışıksız bir rocker anahtardır.
Bu anahtar, orta konumda ("0") bekler; sağa veya sola basıldığında devreyi tamamlar, parmağınızı çektiğinizde ise yaylı mekanizması sayesinde otomatik olarak tekrar orta "0" konumuna (kapalıya) döner.
Teknik Özellikler
- Tip: Üç Konumlu Yaylı Anahtar ((ON) - OFF - (ON)).
- Bağlantı: Genellikle 3 bacaklı (tek kutuplu) veya 6 bacaklı (çift kutuplu) versiyonları mevcuttur.
- Işık: Işıksız (Mat plastik tuş yapısı).
- Akım/Gerilim: Genellikle 16A / 250V AC yük taşıma kapasitesine sahiptir.
- Montaj: Standart 22x30 mm dikdörtgen panel deliklerine uygun, geçmeli (snap-in) tırnaklı yapı.
Kullanım Alanları
- Motor Kontrolü: Vinç, kepenk veya perde sistemlerinde Yukarı - Dur - Aşağı yönlendirmesi için (basılı tutulduğu sürece hareket etmesi istenen yerler).
- Kapak ve Bariyer Sistemleri: Açma ve kapama komutlarının anlık tetikleme (sinyal) ile verildiği devreler.
- Test Cihazları: Kısa süreli enerji verip kontrol edilmesi gereken elektriksel test üniteleri.
- Hobi Devreleri: DC motorların yönünü anlık olarak değiştirmek.
Avantajları
- Güvenlik: Parmağınızı çektiğiniz anda sistemin durmasını sağlayarak kontrol dışı çalışmayı (kaza riskini) önler.
- Dayanıklılık: Işıksız ve basit mekanik yapısı sayesinde ağır sanayi koşullarında uzun ömürlüdür.
- Yüksek Akım: 16 Amper kapasitesi ile motorların ilk kalkış anındaki yüksek akımına direnç gösterir.
