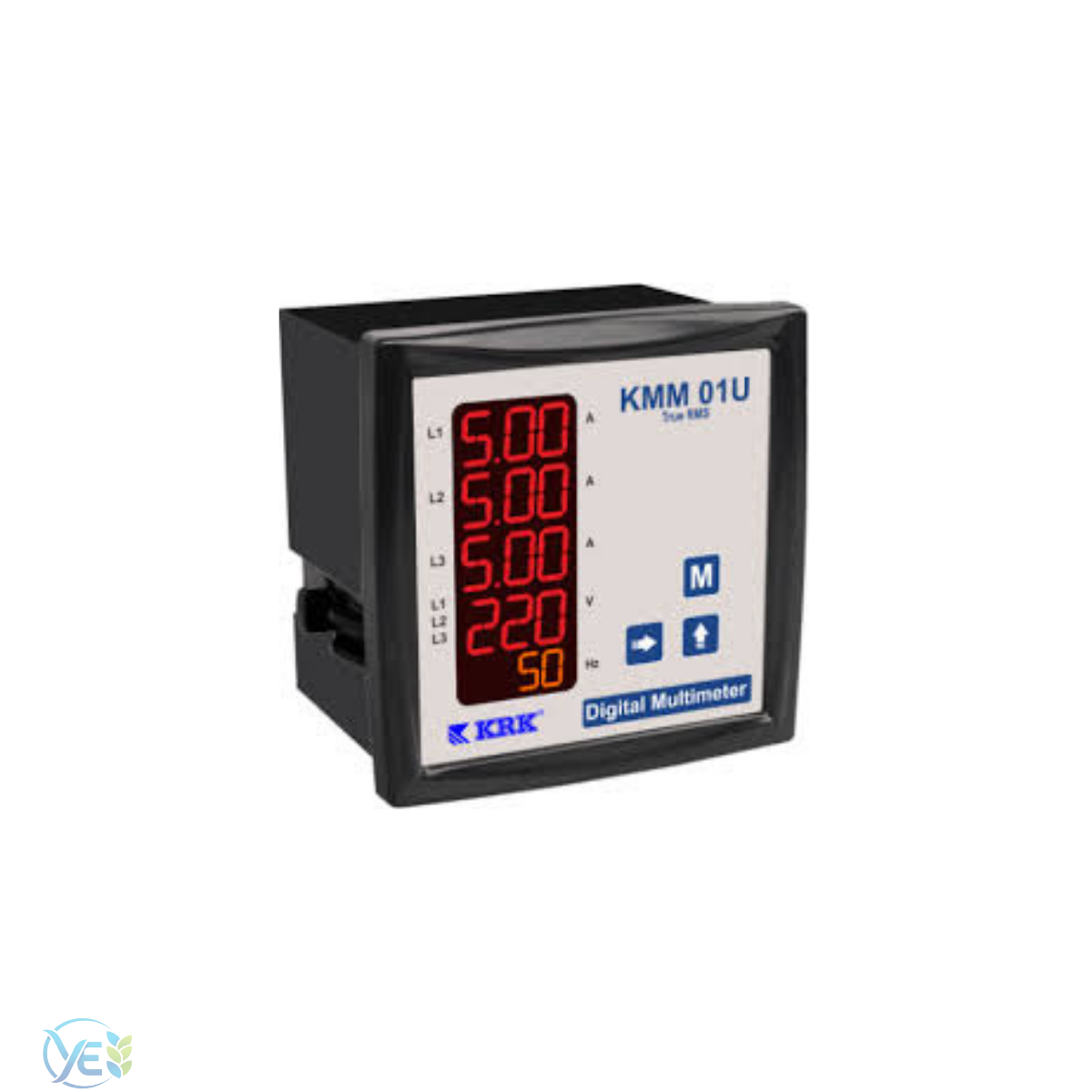

KRK KMM 01U DİJİTAL MULTİMETRE
Ürün Tanımı
KRK KMM 01U, pano tipi kullanılan 3 faz dijital multimetredir.
Tek cihazla gerilim + akım + frekans ölçümü yapar.
ENTES EPM-04-96 ayarında yerli muadil multimetre
Teknik Özellikler (Net & Doğru)
- Model: KMM 01U
- Tip: 96x96 pano tipi multimetre
- Ölçüm:
- 3 faz gerilim
- 3 faz akım (CT ile)
- Frekans (Hz)
- True RMS: Var (harmonikli ölçüm doğru)
- Doğruluk: Class 0.5
- Akım ölçümü:
- CT ile (…/5A)
- 0 – 9999 A
- Gerilim ölçümü:
- Faz-faz: 0 – 500V
- Faz-nötr: 0 – 300V
- Frekans: 30 – 70 Hz
- Besleme: 220V AC
- Çalışma sıcaklığı: -5 / +55 °C
- Koruma: IP20
Ne İşe Yarar?
Bu cihaz pano içinde:
- 3 faz gerilimi izler
- 3 faz akımı ölçer (CT ile)
- Frekans kontrolü yapar
Kullanım alanları:
- Kompanzasyon panosu
- Ana dağıtım panosu
- Fabrika sistemleri
Teknik Özellikler:
Ölçüm aralığı : Ampermetre : 0...9999 A
Voltmetre L1 : 180...260VAC
L2 : 0...300VAC
L3 : 0...300VAC
Frekansmetre : 30...70 Hz.
Doğruluk : Ampermetre : ±( %1+1)
Voltmetre : ±( %1+1)
Frekansmetre : ±( % 0,2+0,1)
Sınıf : 1
Akım Trafo Oranı : 1...2000
Ekran : Ampermetre : 3 x 4 hane (kırmızı)
Voltmetre : 3 hane (sarı)
Frekansmetre : 3 hane (kırmızı)
Besleme gerilimi : 220 Vac ± %20 , 50/60 Hz
Güç Tüketimi : <3 VA
Çalışma Sıcaklığı : -5 ºC...+55 ºC
Elektriksel Bağlantı : Geçmeli Klemens
Bağlantı Şekli : Panoya Önden
Boyutlar : 96 x 96 mm
Ağırlık : 325 g
Genel Özellikler:
Fazlardan çekilen akımları, bu fazların gerilimlerini ve frekanslarını ölçen çok fonksiyonlu ölçü aletidir. Cihazın ön panelinde akım için üç ,gerilim için bir ve frekans için bir olmak üzere 5 satır ölçüm sonucu gözlenebilmektedir. Akım değerleri sürekli, gerilim değerleri üçer saniye aralıklarla sırasıyla VL1,VL2,VL3,VL12 ,VL13 ,VL23 olarak ekranda gözlenmekte, frekans değeri ise ölçülen fazın gerilimine aittir. Fazlar arasında ise birinci fazın frekansı ekranda gözlenir. Ampermetre: Herbir hattan çekilen akımın (AC +DC) değerini true RMS olarak ölçer.Ve herbirini ilgili ekranda gösterir, 9999 A değeri aşıldığında Err1 hatası verir. * Herbir hat için farklı akım trafo oranı girilebilir. * Akım trafo oranı 0-2000 arası herhangi bir değer olabilir * 0-9999 A arası ölçüm yapılabilir.
