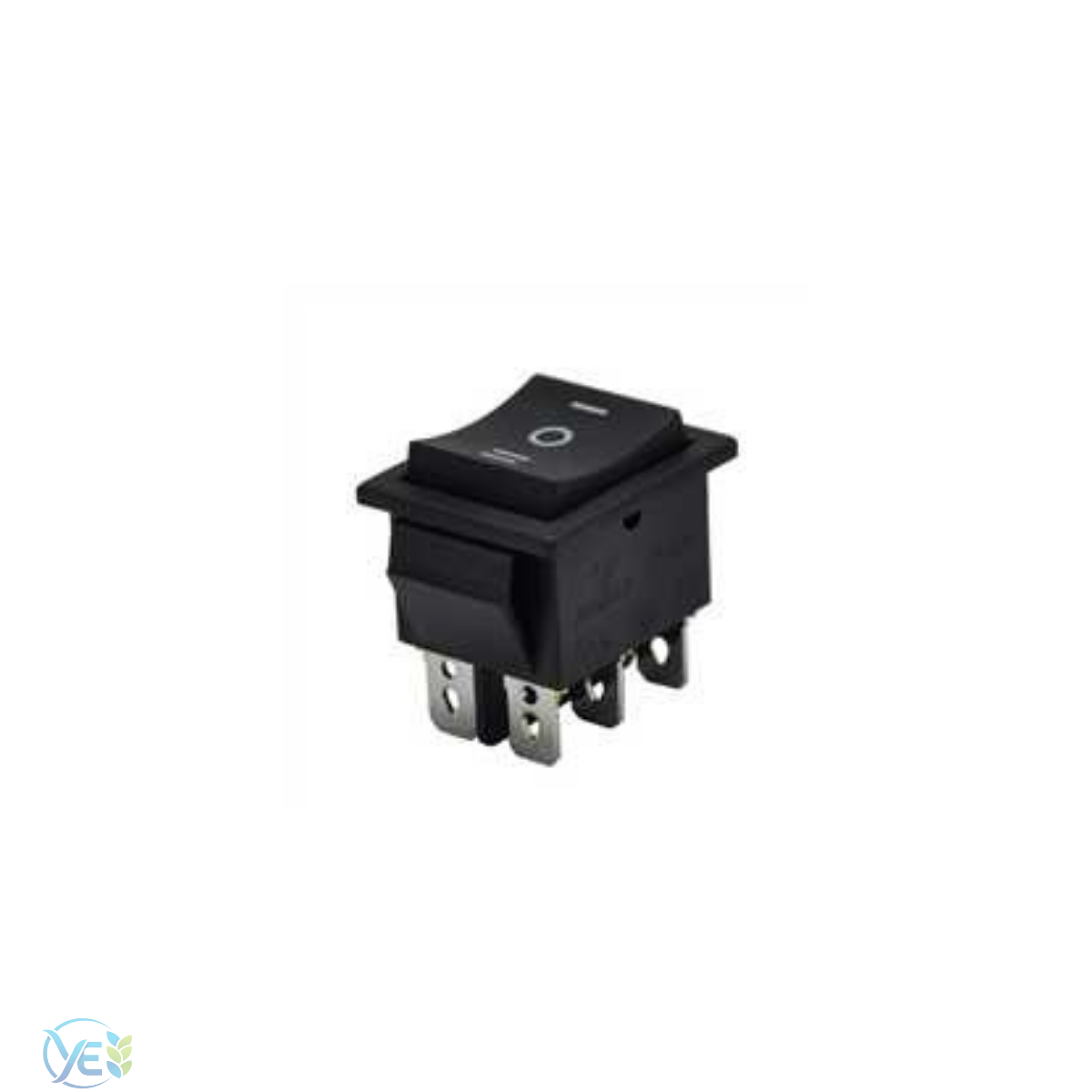

END 1026 GENİŞ IŞIKSIZ ANAHTAR 1-0-2

END 1026 GENİŞ IŞIKSIZ ANAHTAR 1-0-2

Teknik Özellikler

• Model: END 1026
• Tip: 1-0-2 (ON-OFF-ON)
• Yapı: Yaylı değil (sabit konumlu / latch)
• Işık: Işıksız
• Akım: 16A
• Gerilim: 220–250V AC

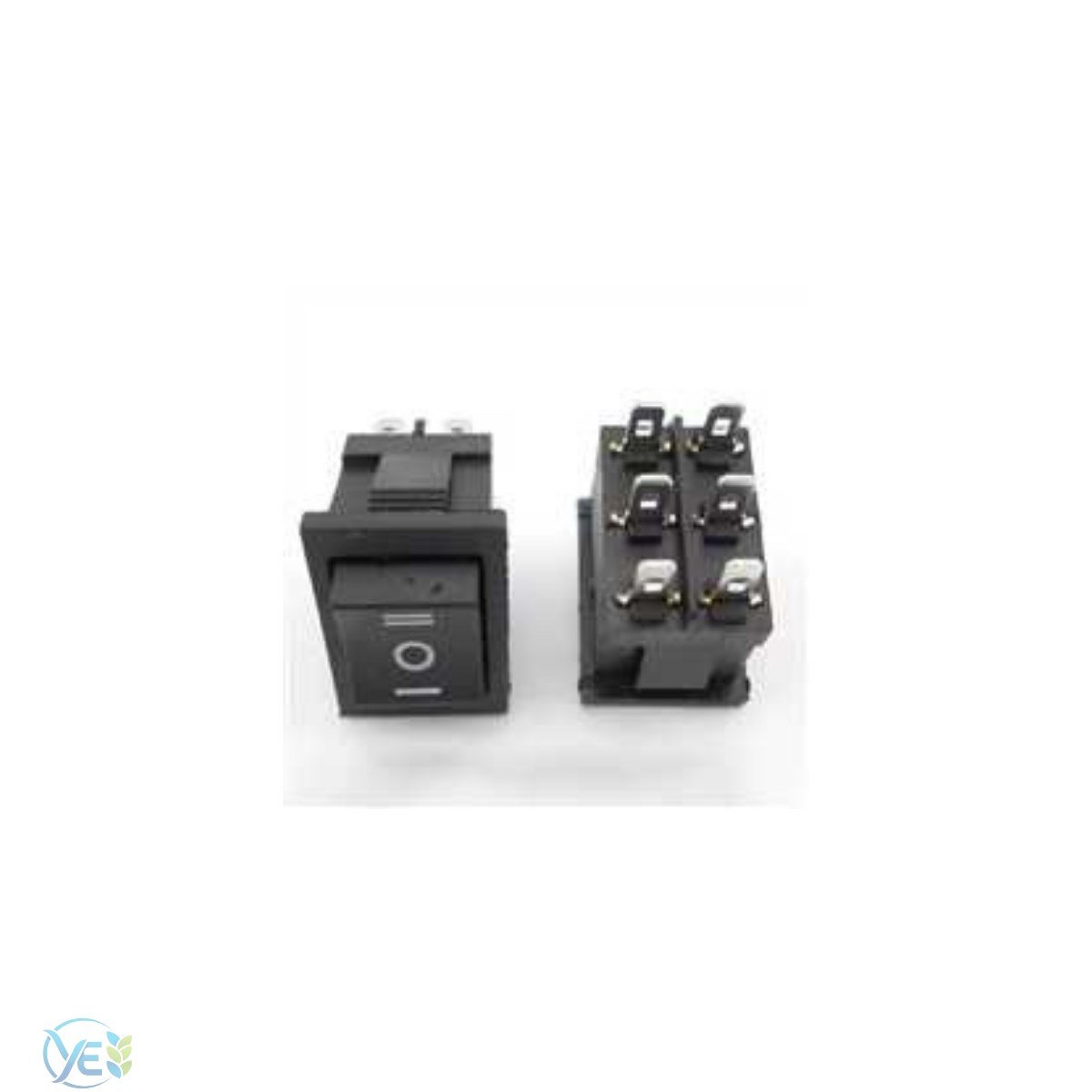

• Pin: Genelde 6 pin (DPDT)
• Montaj: Panel tipi

Geniş Işıksız 6 Pinli Yaylı Anahtar (Mom-Off-Mom) IC-110 Özellikleri

Bu tip anahtarlar 3 konumlu sabit (ON-OFF-ON) çalışır ve iki farklı çıkış arasında seçim yapar

1-0-2 Ne Demek?

Anahtarın 3 sabit konumu vardır:

• ⬅️ 1 konumu → ON
• ⏺️ 0 → OFF (kapalı)
• ➡️ 2 konumu → ON

Hangi konuma getirirsen orada kalır
Yaylı modelden farkı: bırakınca geri dönmez

Çalışma Mantığı

Bu anahtar:

ON – OFF – ON (sabit)

• 2 ayrı hattı kontrol eder
• 6 pin sayesinde çift kutuplu (DPDT) çalışır
• Aynı anda iki devreyi yönlendirebilir

END 1025 vs END 1026

1026 = sürekli çalışma gereken yerler için

Kullanım Alanları

• İki farklı cihaz arasında seçim
• Motor ileri–geri (kalıcı)
• Hat seçici (A / B hattı)
• Makine kontrol panelleri
• Karavan / tekne elektrik sistemleri

Dikkat Edilmesi Gerekenler

• Motor uygulamalarında yön değiştirirken durdurmadan geçiş yapılmamalı
• Yanlış bağlantı kısa devreye neden olabilir
• 16A üzeri yüklerde kontaktör önerilir
• 6 pin bağlantı doğru yapılmalı

Avantajlar

Konum sabit kalır (kullanıcı müdahalesi gerekmez)
İki farklı hattı yönetebilir
Endüstriyel kullanım için ideal

Dezavantaj

• Güvenlik açısından yaylı modele göre daha riskli olabilir
   (unutulursa sistem açık kalır)

END 1026, geniş tip (22x30 mm) panel kesimleri için tasarlanmış, üç konumlu (I - 0 - II) çalışma prensibine sahip, ışıksız bir enversör (komütatör) rocker anahtardır.

Teknik Özellikler

• Tip: Üç Konumlu Işıksız Anahtar (Rocker Switch).
• Çalışma Konumları: I - 0 - II (Orta konum "0" tam kapalıdır; sağ ve sol basıldığında iki ayrı devre aktif olur).
• Bağlantı: Genellikle 3 bacaklı (pinli) yapıdadır (Tek kutuplu enversör).
• Akım/Gerilim: Standart olarak 16A / 250V AC yük taşıma kapasitesine sahiptir.

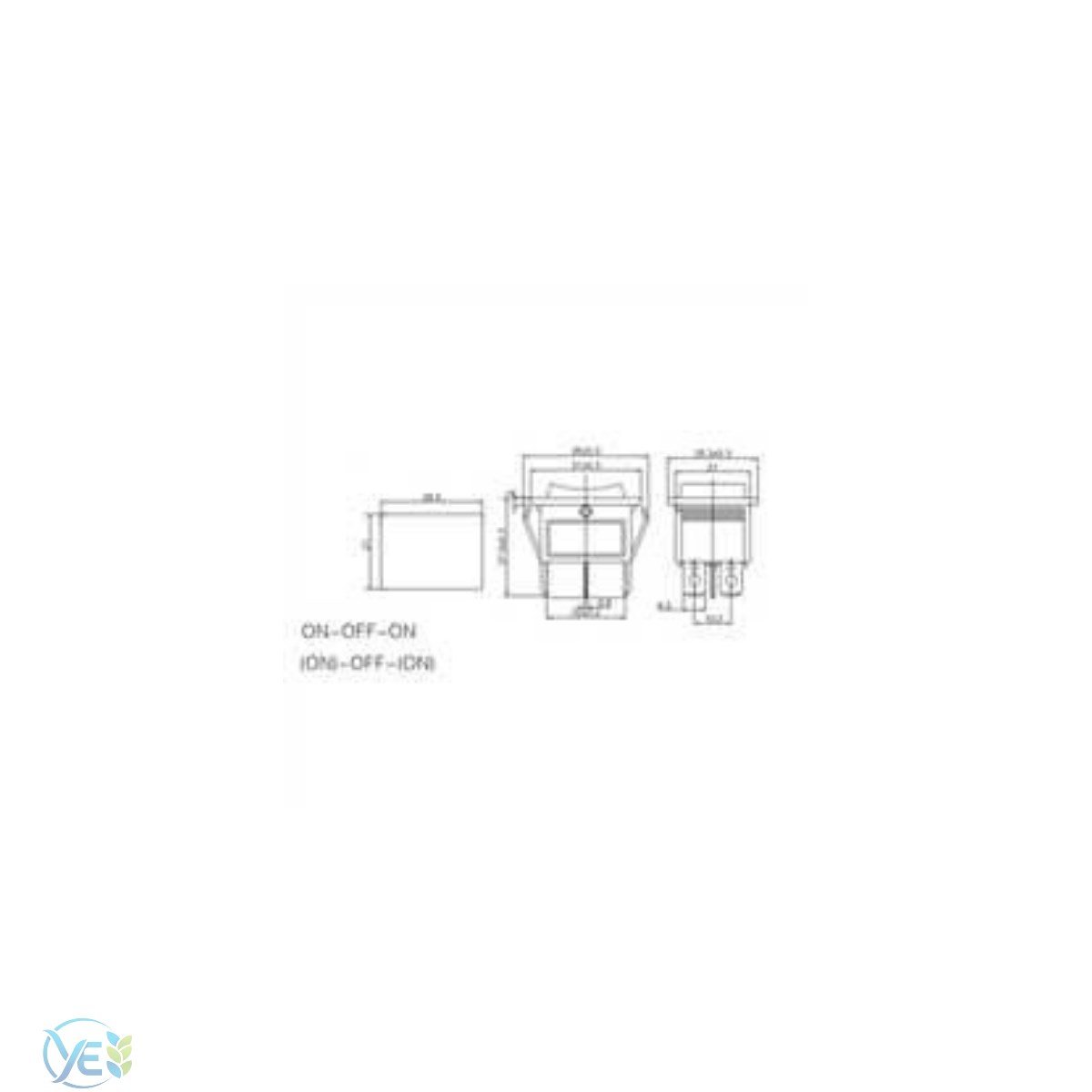

• Montaj: Standart 22x30 mm (Geniş Tip) dikdörtgen panel deliklerine uygun, geçmeli (snap-in) tırnaklı yapı.
• Renk: Gövde ve tuş genellikle Siyah renktedir.

Kullanım Alanları

• Kademeli Cihazlar: Isıtıcılarda düşük ve yüksek sıcaklık seçimi (Düşük - Kapalı - Yüksek).
• Motor Kontrolü: Küçük motorlarda yön seçimi veya iki farklı hız kademesi.
• Güç Seçimi: İki farklı devre (Örn: Lamba grubu 1 - Kapalı - Lamba grubu 2) arasında geçiş.
• Endüstriyel Makineler: Operatörlerin mod seçimi yapması gereken (Manuel - 0 - Otomatik) kontrol panelleri.

Avantajları

• Dayanıklılık: Işıksız ve basit mekanik yapısı sayesinde arıza riski düşüktür ve ağır hizmet koşullarına uygundur.
• Yüksek Akım: 16A kapasitesi ile sanayi tipi rezistanslı cihazlarda güvenle kullanılır.
• Net Konum: "0" noktasının orta olması, cihazın yanlışlıkla çalışmasını önleyen emniyetli bir geçiş sağlar.
