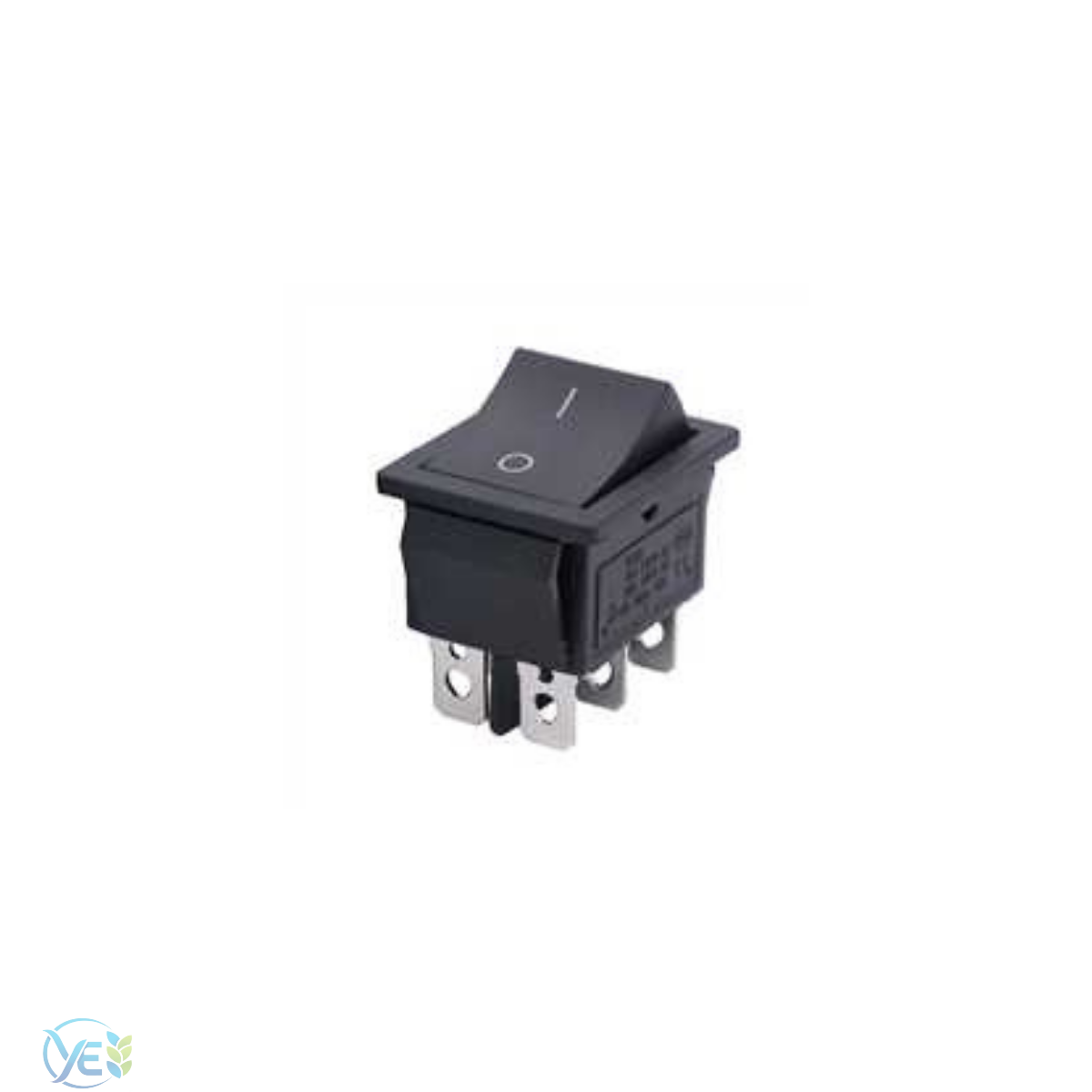

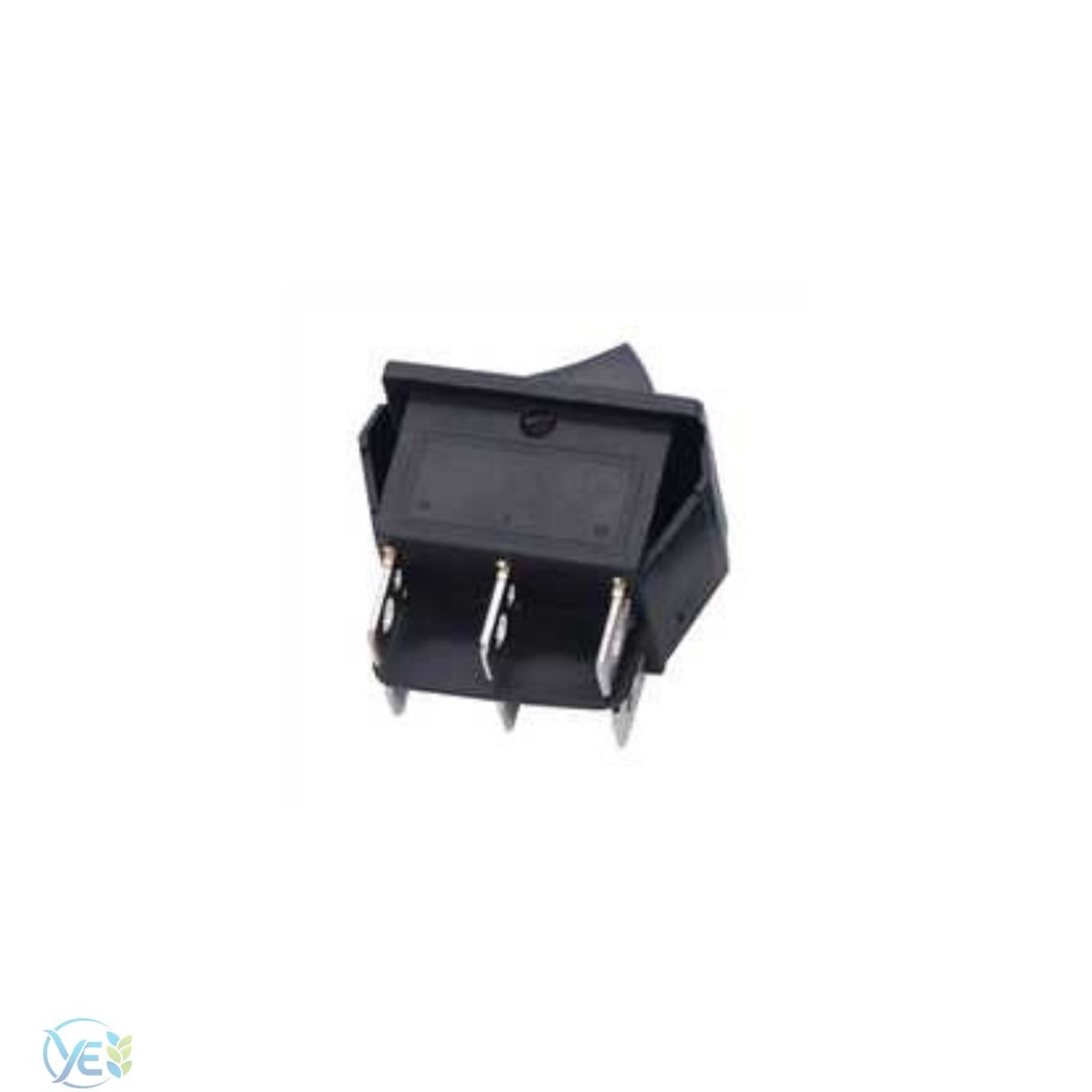

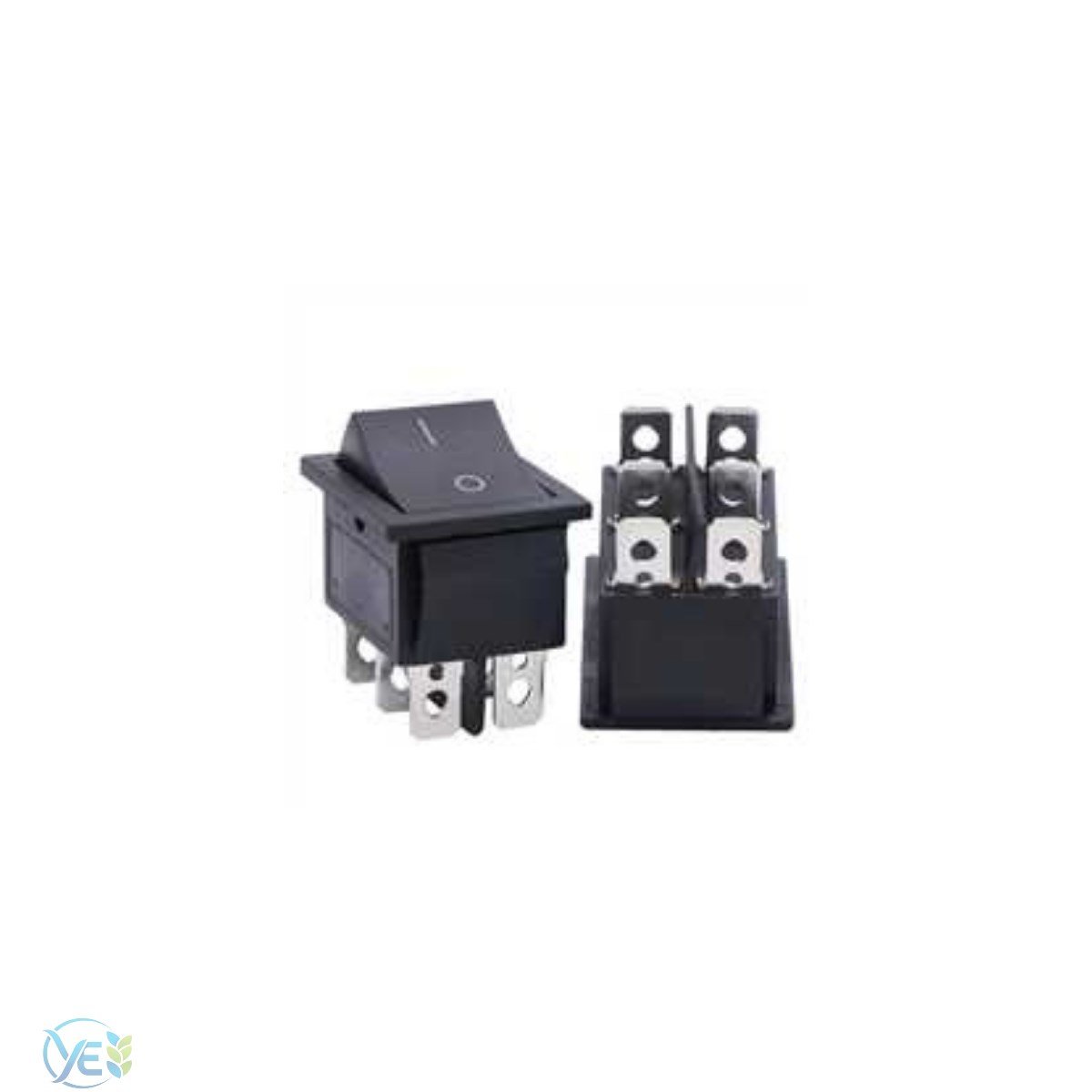

END 1027 GENİŞ IŞIKSIZ ANAHTAR 6 BACAKLI

END 1027 GENİŞ IŞIKSIZ ANAHTAR 6 BACAKLI

Teknik Özellikler

• Model: END 1027
• Tip: Geniş rocker anahtar
• Yapı: 6 bacaklı (DPDT)
• Işık: Işıksız
• Akım: 16A
• Gerilim: 220–250V AC
• Montaj: Panel tipi

6 pinli anahtarlar genelde çift kutuplu (DPDT) yapıdadır ve aynı anda iki hattı kontrol edebilir

6 Bacaklı Ne Demek?

Bu anahtarın en önemli özelliği:

• 2 ayrı devreyi aynı anda kontrol eder
• İç yapısı: DPDT (Double Pole Double Throw)

Aynı anda iki hattı aç/kapat
Yön değiştirme yapılabilir
Faz + nötr birlikte kesilebilir

Çalışma Tipleri (Modele Göre)

END 1027 genelde şu tiplerde olabilir:

• ON-OFF (2 konumlu)
• ON-OFF-ON (3 konumlu)
• ON-ON (direkt geçişli)

6 pin olması → çok yönlü kullanım sağlar

END 1026 vs END 1027

1027 = daha genel ve esnek kullanım

Geniş Işıksız 6P (On/Off) Açma Kapama Anahtarı Özellikleri

Kullanım Alanları

• Motor yön değiştirme
• Çift hat kontrolü
• Makine panoları
• Araç ve karavan sistemleri
• Endüstriyel ekipmanlar

Dikkat Edilmesi Gerekenler

• 6 pin bağlantı yanlış yapılırsa kısa devre olur
• Hangi tip olduğu bilinmeden bağlantı yapılmamalı
• Motor uygulamalarında dikkat edilmeli
• 16A sınırı aşılmamalı

Avantajlar

Çok yönlü kullanım
Çift devre kontrolü
Endüstriyel uyum

Dezavantaj

• Bağlantı diğer anahtarlara göre daha karmaşık
• Yanlış bağlantı riski yüksek

END 1027, endüstriyel cihazlarda ve pano uygulamalarında kullanılan, geniş tip (22x30 mm) dikdörtgen kesime uygun, üç konumlu (I - 0 - II) ve ışıksız bir enversör (çift kutuplu) rocker anahtardır.

Teknik Özellikler

• Tip: Üç Konumlu Işıksız Anahtar (DPDT - Double Pole Double Throw).
• Bağlantı: 6 Bacaklı (Pinli) yapıdadır. Bu sayede iki ayrı hattı (örneğin hem fazı hem nötrü) aynı anda yönlendirebilir veya iki bağımsız devreyi tek bir anahtar üzerinden kontrol edebilirsiniz.
• Çalışma Konumları: I - 0 - II (Orta konumda devre tamamen kapalıdır; sağ ve sol basıldığında farklı devreler aktif olur).
• Akım/Gerilim: Genellikle 16A / 250V AC yük taşıma kapasitesine sahiptir.
• Montaj: Standart 22x30 mm panel deliklerine uygun, geçmeli (snap-in) tırnaklı yapı.
• Renk: Gövde ve tuş genellikle Siyah renktedir; üzerinde "I - 0 - II" sembolü bulunur.

Kullanım Alanları

• Motor Kontrolü: DC veya monofaze AC motorlarda İleri - Dur - Geri yön değişimi yapmak için en çok tercih edilen modeldir.
• Isıtıcılar: Çift kademeli (Örn: 1. Rezistans - Kapalı - Her İki Rezistans) güç seçimi.
• Güç Seçiciler: Şebeke ile Jeneratör (düşük akımlı kontrol devrelerinde) arasında manuel geçiş.
• Endüstriyel Makineler: İki farklı çalışma modunun (Manuel - 0 - Otomatik) seçimi.

Avantajları

• Yüksek Güvenlik: 6 bacaklı yapısı sayesinde her iki hattı da keserek sistemi tamamen izole edebilir.
• Mekanik Dayanım: Işıksız ve basit yapısı sayesinde mekanik ömrü çok uzundur, zorlu sanayi koşullarına dayanıklıdır.
• Geniş Yüzey: Basma yüzeyinin geniş olması operatörler için kullanım kolaylığı sağlar.
