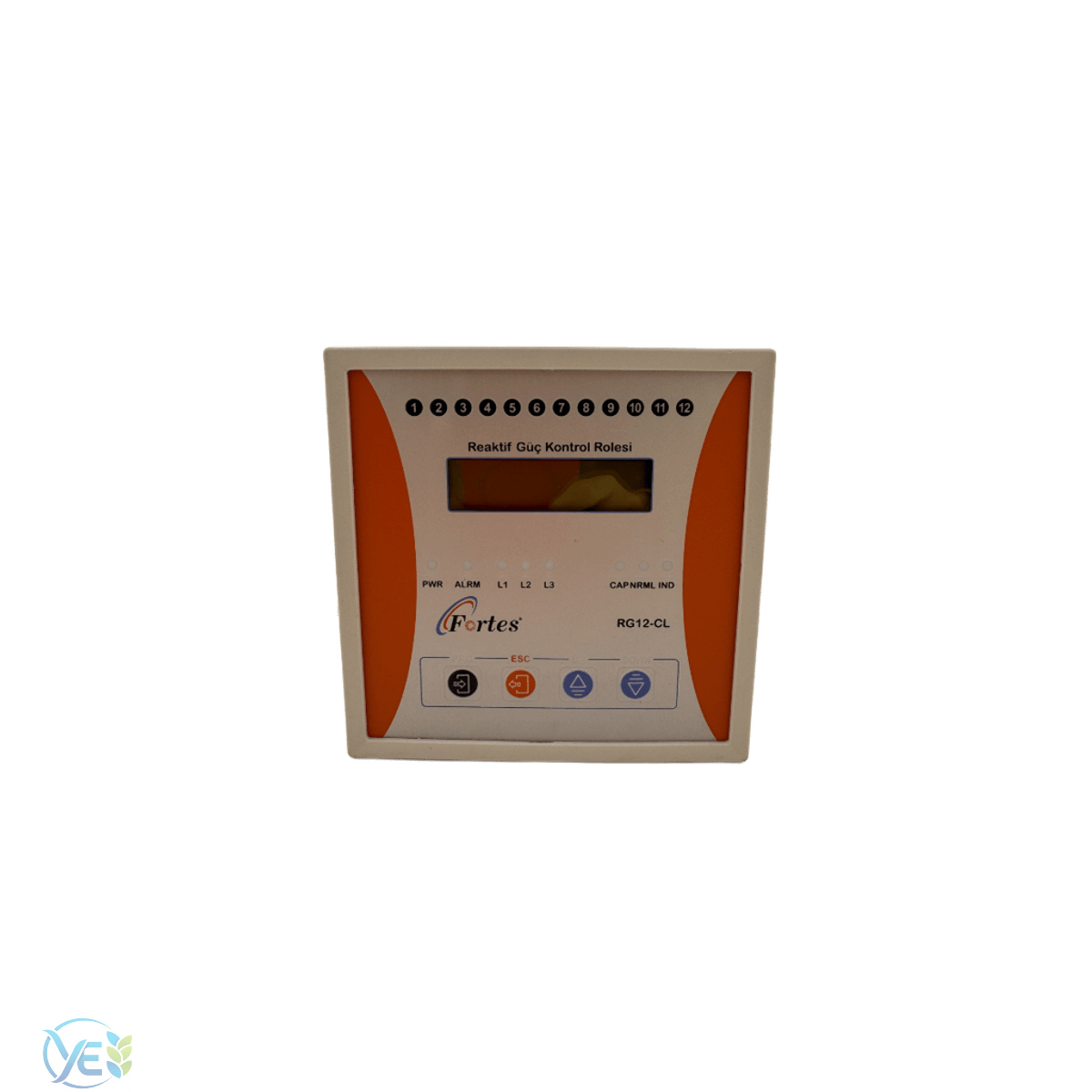

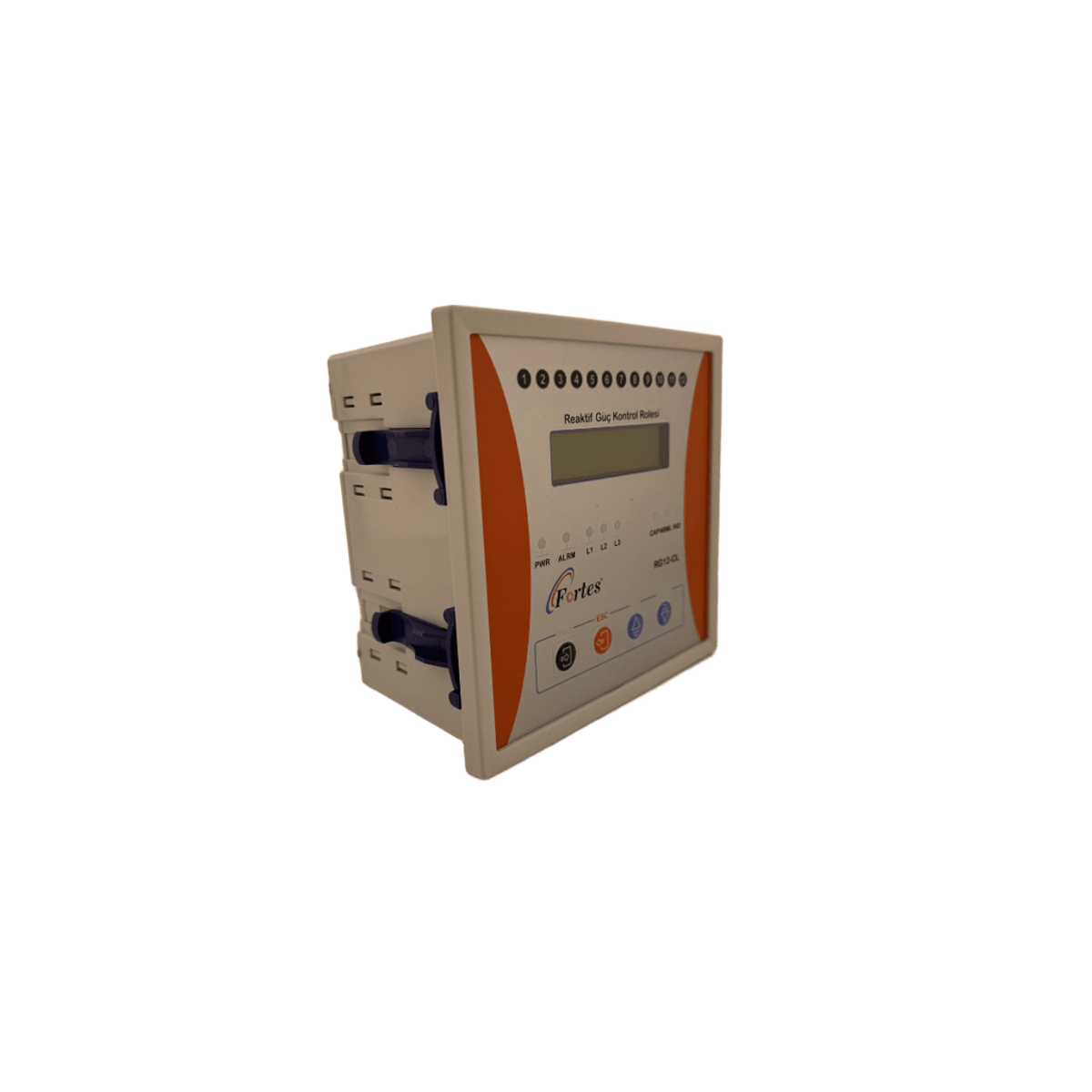

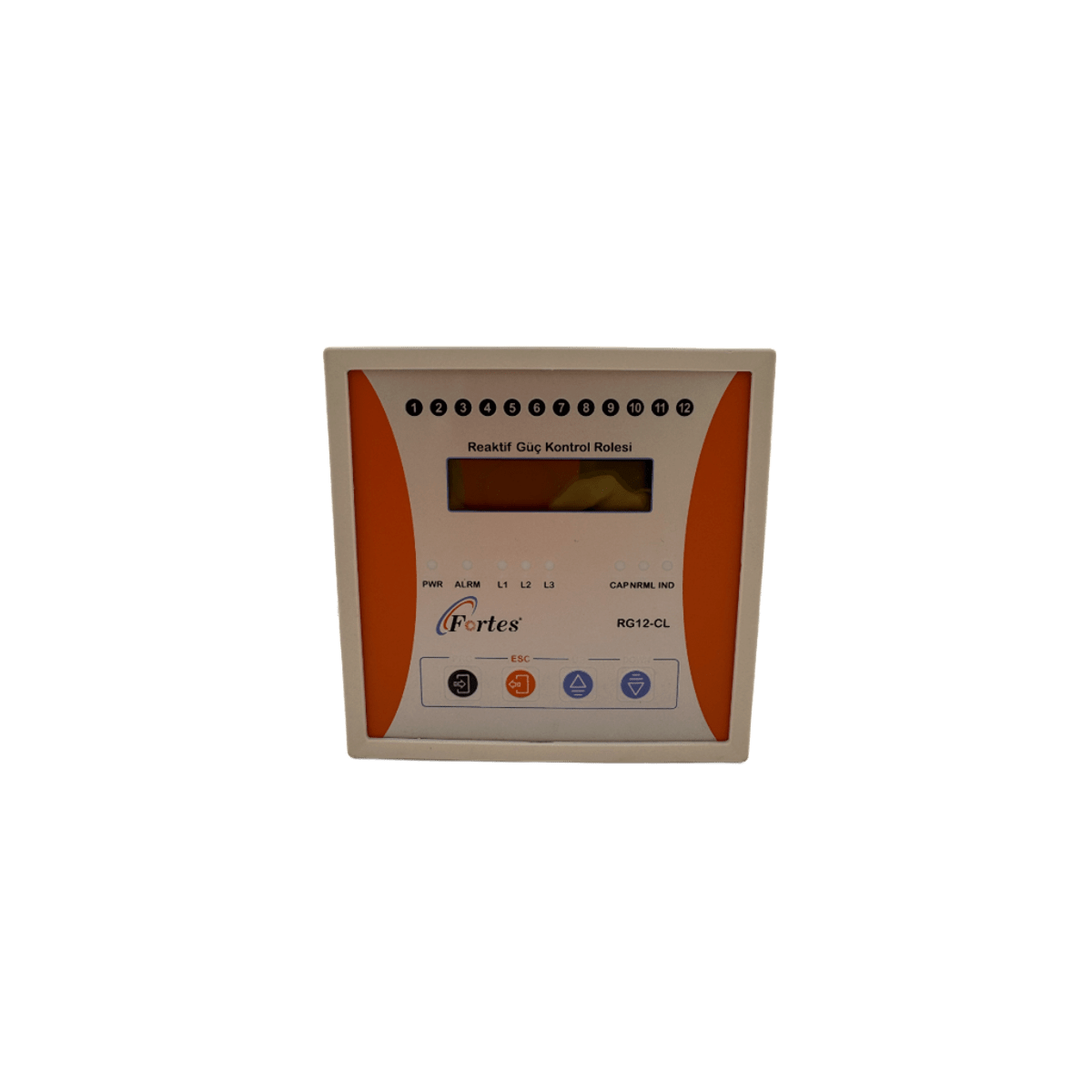

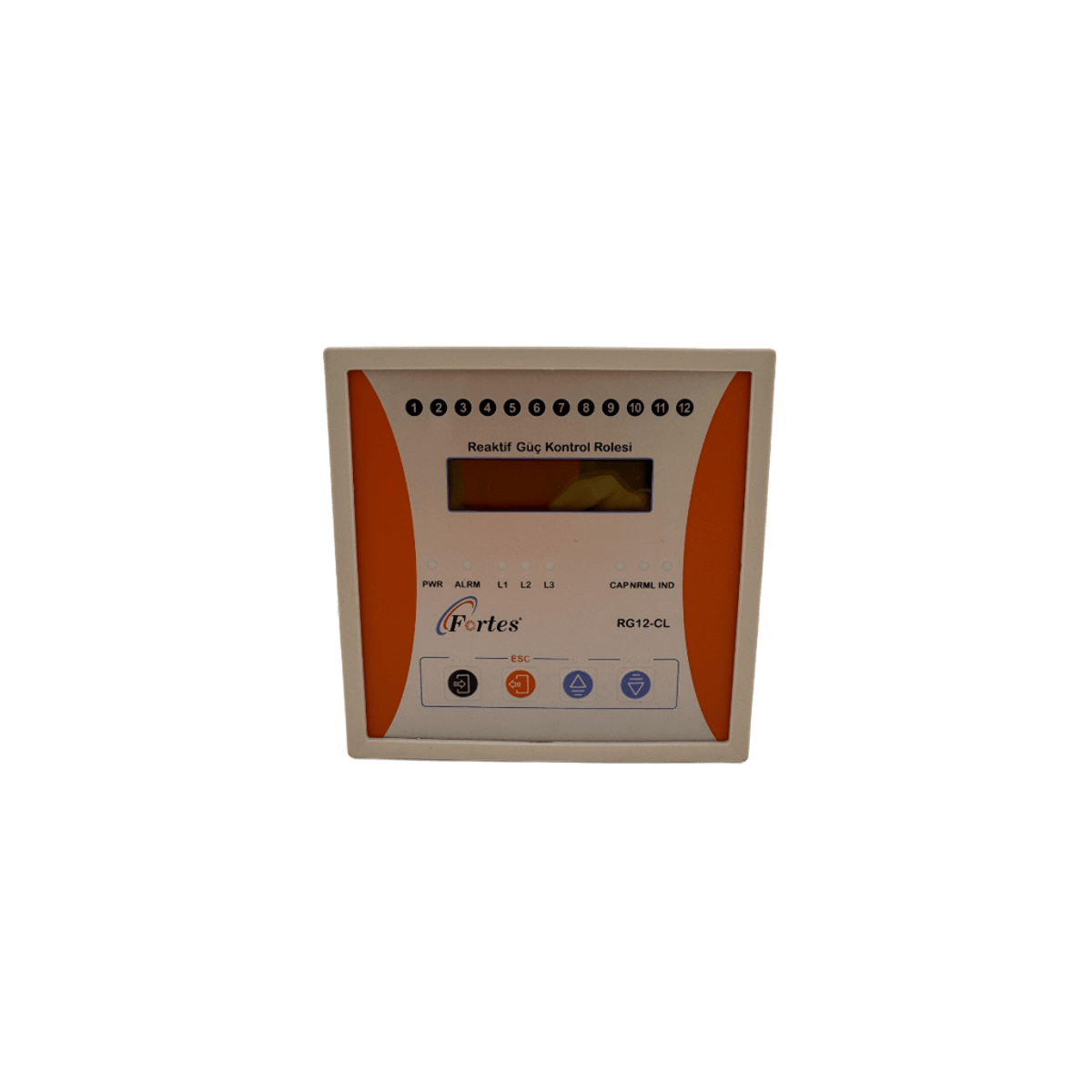

FORTES RG12-CL REAKTİF GÜÇ KONTROL RÖLESİ

Genel Özellikler (RG12-CL tipi)

• Kademe sayısı: 12 kademe
• Çalışma tipi: Genelde 3 faz ölçüm + tek akım trafosu
• Kompanzasyon:
  • Endüktif (kondansatör)
  • Bazı modellerde kapasitif (reaktör) destek
• Ekran: LCD / dijital gösterge
• Fonksiyonlar:
  • Otomatik kademe alma-bırakma
  • Cosφ kontrol
  • Aşırı / eksik kompanzasyon alarmı
  • Gerilim, akım, güç değerlerini izleme
• Montaj: Pano kapağı (genelde 144x144 mm)

RG12-CL Reaktif Güç Kontrol Rölesi nedir

• Amaç: Şebekeye ve yük hatlarına göre reaktif gücü kontrol etmek için sensörlerden (genellikle akım/gerilim) elde edilen sinyallerle, reaktif güç akışını hedeflenen seviyelerde tutmak.
• Tipik kullanım alanı: Kapasitör banklarının devreye alınması/devreden çıkartılması, Hızlı veya yavaş reaktif güç kompanzasyonu, elektrik şebekesi voltaj stabilizasyonu.

Genel özellikler (model bağımlı olarak değişebilir)

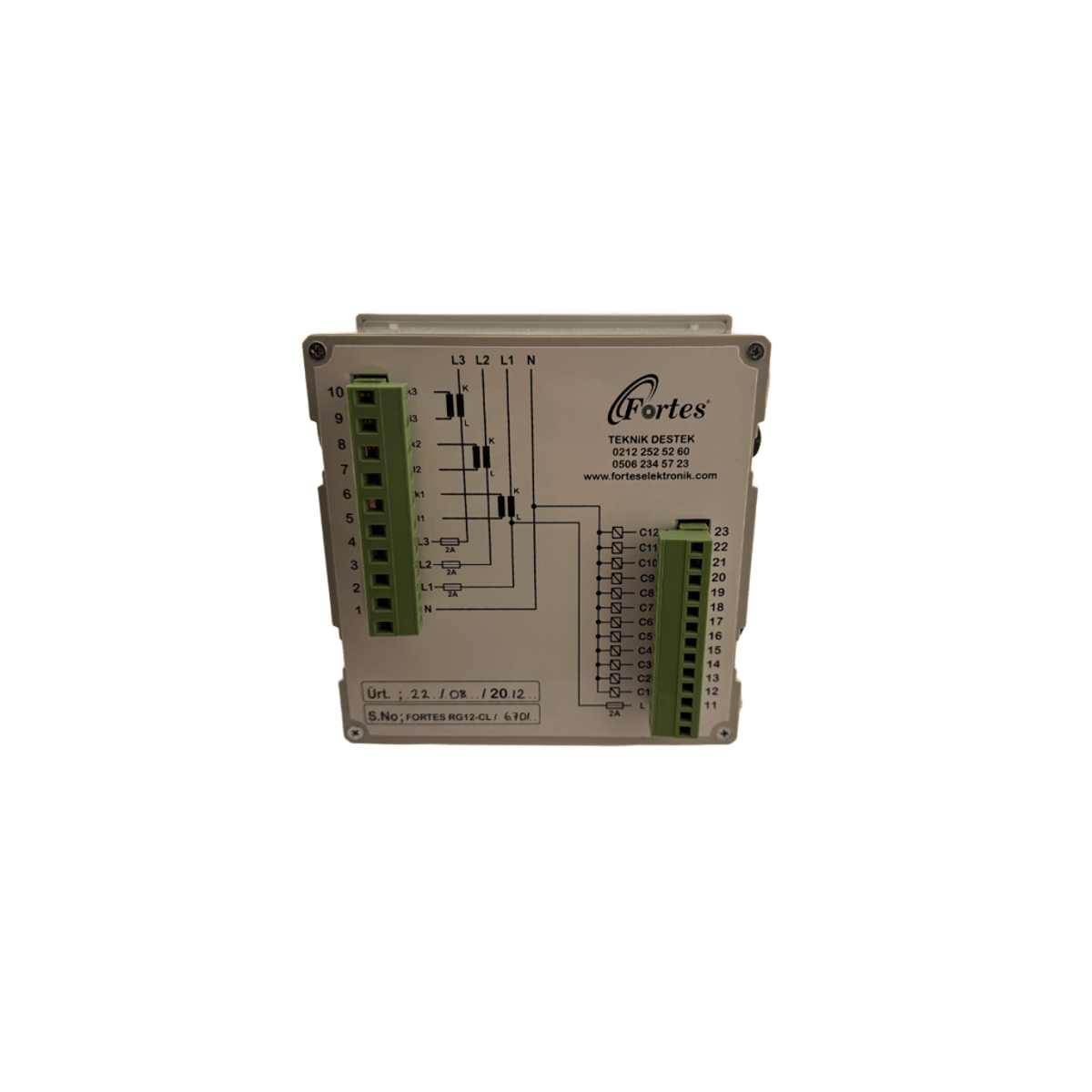

• Girişler: AC faz voltajı ve/veya faz akımı ölçümü (PT/CT bağlantıları ile)
• Kontrol modu: Reaktif güç (Q) kontrolü üzerinden hedef Q değeri ile çalışabilir; bazı modeller P-Q kontrolü, droop kontrollü, veya otomatik kapasite yönetimi sunar.
• Çıkışlar: Kapasitör bankı kontaktörleri veya anahtarlama elemanlarını sürmek için röle/thyristör çıkışları.
• Ayarlar: Q setpoint, tolerans (deadband), ramp/tarihsel zamanlama, geçiş/kararlılık filtreleri, kapasitör bankı sayısı ve sırası.
• Haberleşme/ayarlar: Manuel/otomatik mod, yerel ekran/menü, tercihe bağlı RS485/Modbus gibi iletişim seçenekleri.
• Koruma: Aşırı akım koruması, aşırı gerilim/alt gerilim limitleri, kısa devre koruması, debounce süreleri.

Ne amaçla kullanılır?

• Kapasitör banklarının otomatikleşmiş devreye alma/devreden çıkarılması.
• Reaktif güç talebinin azaltılması (faktör iyileştirme), voltaj dalgalanmalarının düşürülmesi.
• Şebeke stabilizasyonu ve enerji verimliliğinin artırılması.

Kurulum ve konfigürasyon ( genel adımlar)

• Yağlama/güvenlik: Cihazı uygun bir elektrik panosuna güvenli biçimde monte edin; güç kaynağı ve iletişim hatlarının izolasyonu kontrol edin.
• Sensör bağlantıları: CT’ler ve mümkünse PT ile doğru yönlendirme (kısa devre akımı ve gerilim referansı doğru olmalı). CT polaritesine dikkat edin.
• Kontrol parametreleri:
  • Q setpoint: hedef reaktif güç değeri (VAR).
  • Deadband: setpoint etrafında tepkilerin hangi aralıkta tetiklene․․․
